Fabriquer soi-même un portail coulissant demande de la méthode, mais rien d’inaccessible pour un bricoleur équipé d’un poste à souder ou d’une bonne scie (si vous cherchez une alternative plus rapide, voyez comment choisir et monter un portail coulissant en kit). Tout se joue avant la première soudure : le plan, les cotes de la maçonnerie et la place disponible le long de la clôture. Voici les dimensions à retenir, les fondations à couler, puis les étapes de fabrication, en distinguant ce qui change entre un vantail en bois et un vantail métallique.
Plans et dimensions essentielles d’un portail coulissant
Un plan fiable part de trois mesures : la largeur du passage, la réserve latérale et la longueur de la longrine. Le dégagement latéral doit être au moins égal à la largeur du passage, sinon le vantail ne s’ouvre pas entièrement. Ce refoulement se réserve le long du mur ou de la clôture, sans arbre, sans muret ni dénivelé gênant.
La longueur de la longrine se calcule ainsi : largeur du passage + longueur du vantail + environ 20 cm de marge. Sa largeur varie de 30 à 40 cm. Entre les faces intérieures des piliers, on retrouve la largeur de passage voulue, avec un jeu fonctionnel d’environ 15 mm de chaque côté. Le vantail est généralement construit environ 6 cm plus large que ce passage, pour recouvrir les piliers sans frotter.
| Passage | Réserve latérale mini | Vantail (environ) | Longrine (environ) | Piliers |
|---|---|---|---|---|
| 3 m | 3 m | 3,06 m | 6,3 m | 40 × 40 cm |
| 4 m | 4 m | 4,06 m | 8,3 m | 40 × 40 cm |
| 5 m | 5 m | 5,06 m | 10,3 m | 50 × 50 cm |
Ces valeurs valent pour un portail posé sur rail au sol. Un portail autoportant, qui roule sur un chariot sans rail traversant le passage, demande un vantail plus long à cause du contrepoids. Dans ce cas, tracez le plan à partir des cotes du fabricant des chariots avant de dimensionner quoi que ce soit.
Les cotes changent d’un modèle à l’autre
Les notices des fabricants indiquent des tolérances propres à chaque modèle : une cote de portail à -3 mm / +10 mm, une réserve latérale de 60 mm, un décaissage de 25 cm de profondeur. Si vous achetez le rail, les galets de roulement ou une motorisation, relevez ces valeurs sur la fiche technique avant de couler le béton.
Fondations et maçonnerie : longrine et piliers
La maçonnerie conditionne la durée de vie du portail. Une longrine trop courte, trop peu profonde ou mal ferraillée bouge au premier hiver, et le vantail se met à coincer. Le terrassement vient en premier : on creuse une tranchée de la longueur calculée, en alignant bien les piquets sur la clôture.
Dimensions de la longrine et ferraillage
La profondeur des fondations dépend de la zone de gel. Comptez 50 cm minimum en zone douce, 60 à 70 cm en zone intermédiaire, et 80 cm ou plus en zone montagneuse ou dans l’est de la France. Le fond de fouille doit être plan, compacté et propre.
Le coffrage se monte avec des planches calées, dont le niveau supérieur sert de référence au futur rail. Pour le ferraillage, on prévoit en général quatre fers HA10 longitudinaux reliés par des cadres HA6 tous les 20 à 25 cm. Cette armature fait de la longrine une pièce en béton armé capable de résister aux charges roulantes. Pour le dosage du béton, visez environ 350 kg de ciment par mètre cube, et laissez durcir au moins une semaine avant de monter le vantail.
Piliers de réception et de guidage
Deux piliers encadrent le passage : le pilier de réception côté butée, et le pilier de guidage côté refoulement. Ils se dimensionnent en 40 × 40 cm jusqu’à 4 m de passage, puis en 50 × 50 cm au-delà. Ils reposent sur leurs propres semelles, ferraillées et reliées à la longrine par des fers en attente.
Chaque pilier reçoit un ferraillage vertical de quatre barres, entouré de cadres. On coule en vérifiant l’aplomb au niveau à bulle et l’écartement exact entre les faces intérieures. Pour les piliers en parpaings, les chaînages se remplissent de béton, sinon le portail finira par les faire pencher.
Choix des matériaux : bois, acier ou fer
Le cadre d’un portail coulissant reste presque toujours métallique, même quand le remplissage est en bois. Un tube d’acier de 40 × 40 mm ou de 50 × 30 mm assure la rigidité, tandis que le tablier peut recevoir des lames de douglas, de mélèze, de chêne ou de composite. Ce choix du cadre acier évite la déformation d’un grand vantail en bois seul.
Le fer brut se soude sans difficulté et coûte peu, mais il exige une protection soignée : primaire antirouille, puis peinture extérieure. L’acier galvanisé résiste mieux, à condition de réaliser les soudures avant le traitement, ou de les retoucher avec un produit riche en zinc. L’aluminium, plus léger, convient aux motorisations modestes, mais demande du matériel de soudage spécifique.
Le poids fait la différence entre les familles. Un vantail bois sur cadre acier pèse nettement plus qu’un vantail en tôle fine ou en aluminium, et ce poids se répercute sur le choix des galets, des chariots et de la motorisation. Les lames de bois exigent aussi un traitement régulier (lasure ou saturateur), alors qu’un vantail métallique se repeint tous les 8 à 10 ans.

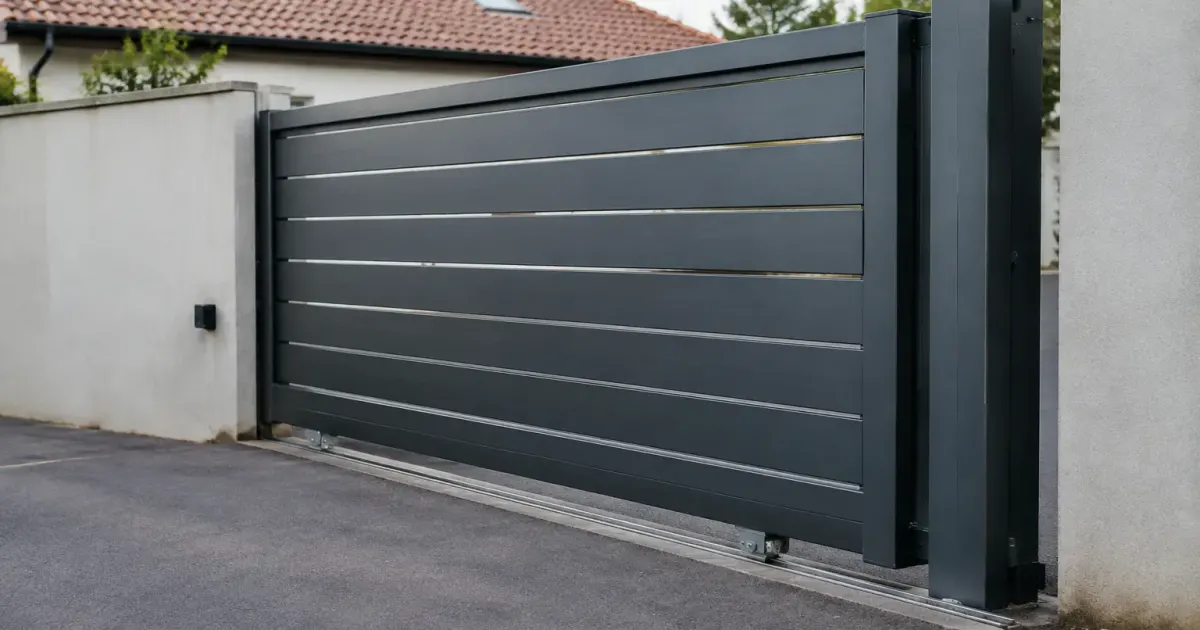

Rail au sol et système de roulement
Le rail au sol se choisit selon le poids du vantail : un profil en U ou en V de 20 à 30 mm suffit pour la plupart des portails de particulier. Sa longueur égale la largeur du passage plus celle du vantail, soit la quasi-totalité de la longrine. Le scellement se fait dans une réservation ou directement dans le béton frais, avec des pattes soudées tous les 40 à 50 cm.
Le rail doit rester parfaitement horizontal, sous peine de voir le vantail dériver seul. Un niveau laser ou un niveau à eau longue vaut mieux qu’un niveau à bulle de 60 cm. Prévoyez aussi une évacuation des eaux et des feuilles, sinon le rail s’encrasse et les galets de roulement s’usent prématurément.
En partie haute, un guide ou deux roulettes latérales maintiennent le vantail droit. Une butée en bout de course, côté pilier de réception, évite la sortie du rail. Si vous envisagez une motorisation, anticipez dès le départ une crémaillère fixée sur la traverse basse du vantail, ainsi qu’un fourreau sous la longrine pour l’alimentation électrique.
Étapes de fabrication et d’installation
Une fois les plans validés, l’ordre des travaux compte. Voici la séquence la plus sûre :
- Tracer l’emplacement, vérifier la réserve latérale et réaliser le terrassement de la longrine et des piliers.
- Poser le coffrage, placer l’armature, puis couler le béton avec le rail en position, ou ménager sa réservation.
- Monter les piliers sur leurs semelles, avec leurs fers en attente, et les laisser sécher.
- Découper et souder le cadre du vantail, en contrôlant l’équerrage à chaque soudure.
- Fixer le tablier (lames de bois ou tôle), puis souder les platines de fixation pour les galets.
- Poser le vantail sur le rail, régler la hauteur et le jeu, puis installer guide, butée et visserie inox.
- Appliquer les finitions, puis ajouter la motorisation si elle est prévue.
Pour le vantail bois, on assemble d’abord le cadre acier à plat sur des tréteaux, avant de visser les lames à l’aide de vis inox. Pour un vantail tout métal, la découpe et la soudure suivent le plan, puis la protection anticorrosion couvre l’ensemble avant le montage. Dans les deux cas, ne fixez pas définitivement le vantail avant d’avoir testé son roulement à vide, à la main, sur toute la longueur du rail.
Erreurs fréquentes à éviter
La première erreur consiste à sous-estimer le refoulement : un portail de 4 m qui n’a que 3 m de réserve ne s’ouvre jamais complètement. La deuxième est de couler la longrine sans vérifier les niveaux, ce qui impose ensuite des cales improvisées sous le rail. La troisième est de négliger le ferraillage ou la profondeur hors gel, une économie qui se paie en reprises de maçonnerie.
Enfin, beaucoup de bricoleurs oublient le sol en pente. Si le terrain monte vers le dégagement, la longrine doit rester horizontale, quitte à surélever un côté. Un plan à l’échelle, avec une coupe du terrain, évite ces mauvaises surprises et réduit le temps de pose.
